過濾及分離設備
三、高效自清洗水過濾器
1.產品用途：
本設備可直接安裝在給排水管道上，連續進水、出水，并利用濾后水自動或手動反洗排污，是傳統（以顆粒濾料作介質的）過濾器的更新?lián)Q代產品，廣泛應用于冶金、石化、煤碳礦山、電力、食品、造紙、養殖、環保等行業。其特點是處理量大，自動化程度高，安裝維護方便。

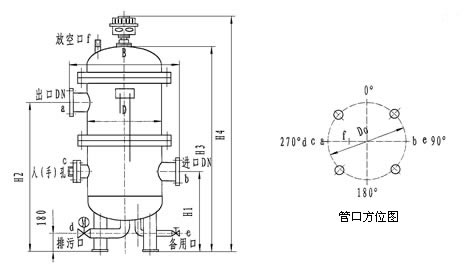

2.安裝結構示意圖
3.主要尺寸表
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表38
項目
型號
SLW50
SLW200
SLW250
SLW300
SLW350
SLW400
SLW500
SLW600
SLW700
SLW800
公稱直徑
DN
150
200
250
300
350
400
500
600
700
800
筒體直徑
D
500
600
600
900
900
1000
1200
1400
1600
1600
進口高度
H1
780
830
830
930
930
1030
1130
1130
1230
1230
出口高度
H2
1280
1330
1330
1580
1580
1830
1980
2130
2230
2530
筒體頂高度
H3
1690
1790
1790
2140
2140
2490
2740
2890
3090
3390
總高(參考)
H4
2500
2600
2600
2950
2950
3300
3550
3700
3900
4200
進出口法蘭距離
B
800
900
900
1200
1200
1400
1600
1800
2000
2000
支座安裝孔中心圓
D0
350
420
420
630
630
700
840
1050
1200
1200
電控箱外形尺寸
500×400×235

注:①本過濾器的連接法蘭,一般按HG20593-97PN 1.0MPa設計制造,用戶如需其它標準的連接法蘭或相關尺寸及排污閥方向等需變更時，請在訂貨時說明。
②如需防爆型電控箱，請在合同中注明。
4.主要技術參數(見表39)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表39
項目
SLW150
SLW200
SLW250
SLW300
SLW350
SLW400
SLW500
SLW600
SLW700
SLW800
公稱通徑DN
150
200
250
300
350
400
500
600
700
800
設計壓力MPa
1.0(其它壓力等級也可設計制造)
設計流量*m3/h
130
230
350
500
700
900
1400
2000
2800
3600
過濾精度mm
0.01～10
差壓設定值調節范圍MPa
0.02～0.16
切換差調節范圍MPa
0.035～0.15
反沖洗時間設定范圍S
0～180
壓力損失MPa
0.02～0.04
工作方式
手動、自動或定時控制

注：*過濾精度按1mm，流速按2m/s計算。
